音響漏れ検出について理解する

水漏れの音は何ですか？
地下の加圧パイプから水が漏れると、さまざまな音が鳴ります。
●パイプの振動とオリフィス圧力の低下による「シュー」または「シュー」という音
●パイプの周りを流れる水から「ジャブジャブ」や「せせらぎ」などの音がする
● 土壌空洞の壁に水が当たると、急激な「ドンドン」という音がする
● パイプから石や小石が跳ね返る小さな「カチャカチャ」という音
「シューッ」または「シューッ」という音は、しばしば一定の静電気のような音に聞こえますが、水圧が 30 psi 以上のパイプの漏れで必ず聞こえる唯一の音です。他の音は聞こえる場合も聞こえない場合もありますが、通常はそれほど大きくありません。そのため、「シューッ」または「シューッ」という音を聞いて「漏れがあるか」を判断します。

これらの音に影響を与える要因は何ですか?
パイプを伝わって地表に伝わる水漏れによる音の大きさと周波数範囲に影響を与える要因はいくつかあります。
● パイプ内の水圧
● パイプ材質とパイプ径
● 土壌の種類と土壌の圧縮
● パイプ上の土壌の深さ
● 表面被覆：芝生、緩い土、アスファルト、コンクリートスラブなど。

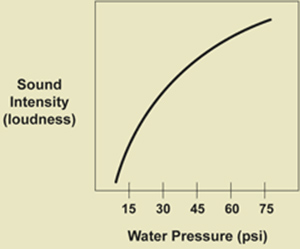

水漏れ音の大きさや強さは、パイプ内の水圧に正比例します（一定の限度まで）。


音の強さ（音量）と水圧
鉄管、銅管、鋼管などの金属パイプは、PVC パイプやアスベストセメント パイプよりも大きく、高い周波数で水漏れ音を伝えます。そのため、パイプの材質に関する知識が重要です。
大口径のパイプは、PVC、コンクリート、鋼、鉄のいずれであっても、小口径のパイプに比べて水漏れによる音の伝達がはるかに少なくなります。また、大口径のパイプは小口径のパイプに比べて低い周波数の音を伝達します。
砂質土や非常に緩い土、特に埋設したばかりのパイプラインの上では、水漏れの音があまりよく伝わりません。また、湿地や沼地などの水に浸かった土も同様です。硬く圧縮された土は、水漏れの音を最もよく伝えます。土は水漏れの音を非常に速く吸収します。深さ 3 フィートまたは 4 フィートの水道管の水漏れは、それより深い水道管の水漏れよりも地表ではるかによく聞こえます。深さ 7 フィートまたは 8 フィートでは、水圧が強い非常に大きな水漏れだけが、地表で聞こえるほどの音を出します。
最後に、地面の被覆がアスファルト道路、緩い土、コンクリート板、芝生のいずれであっても、重要な違いが生じます。硬い道路表面やコンクリート板は水漏れの音に共鳴し、水道管の両側で 5 ～ 10 フィート以上も水漏れの音が聞こえることがあります。芝生や緩い土の表面は、そのような共鳴する板状の表面を持たず、表面のばらつきによりしっかりと接触することがより困難になります。
ページの先頭に戻る

漏水音はパイプ上をどのように伝わるのでしょうか?
金属パイプ、特に 6 インチから 12 インチの鉄製本管、銅製配管、および鋼製パイプは、水漏れの音をあらゆる方向に数百フィート伝達します。アスベストセメント パイプと PVC パイプは、音をそれほど遠くまで伝達しません。
水漏れの「シューッ」または「シューッ」という音が伝わる距離は、パイプの直径とパイプの材質によって決まります。

パイプの材質と直径 2 PSI で 60 GPM の漏れが発生した場合の音の伝わる距離
 6インチ鋳鉄管 600～1000フィート
 12インチ鋳鉄管 400～800フィート
 24インチ鋳鉄管 200～400フィート
 6インチACパイプ400〜800フィート
 12インチACパイプ300〜500フィート
 24インチACパイプ100〜300フィート
 6インチPVCパイプ200〜300フィート
 12インチPVCパイプ100〜200フィート
 24インチPVCパイプ50〜100フィート
したがって、パイプの材質と直径に関する知識は、漏洩音がパイプの壁に沿ってどのくらい遠くまで伝わるかを知る上で重要です。

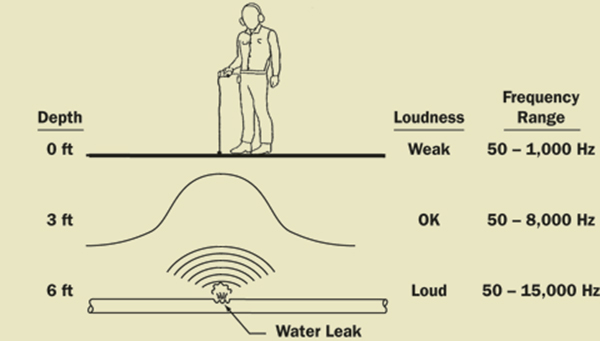

漏水音は土壌を通じてどのように伝わるのでしょうか?
土壌は水漏れの音を非常に早く吸収します。
土壌は、低周波よりも高周波を吸収します。6 フィートの深さのパイプで漏れが発生した場合、「シューッ」という音や「シューッ」という音は弱く「ミュート」され、低周波のみが聞こえます。3 フィートの深さのパイプで漏れが発生した場合、音は大きくなり、周波数もわずかに高くなります。

測量

「調査」とは、路上に水が流れているなど、明らかな証拠がない場合に水漏れを聞き分けることを意味します。すべての消火栓、バルブ、配管は、水漏れの音が聞こえる可能性のある場所です。

音は土中よりもパイプの壁を伝わりやすいため、まずは消火栓、バルブ、メーターを必ず聞いてください。漏水箇所に近づくにつれて、音は大きくなります。最後に、これらの場所のうちどの 2 か所が最も大きいかを判断します。これで、「漏水箇所の特定」の準備が整いました。
